隱秘的影像上游賽道開始迎來賺錢的時代。
過去，這個領域的國產突破一直被看作是天塹。
一位投資人表示：“影像設備種類多樣，一種影像設備涉及多種核心元器件，以及材料、算法，龐大的產業鏈為國產突破帶來較大的難度。同時，國際巨頭對于上游源頭技術的封鎖也較強?！?/span>
為了更好地把控上游，全球頂尖的數字化平板探測器供應商Trixell，由西門子和飛利浦聯合創建。
近十年來雖然國產核心元器件有單點突破，但在商業化和市場份額上尚未形成氣候。但如今國產影像上游開始迎來國產替代加速期。
國內X線探測器龍頭奕瑞科技2021年年報中公布的數據顯示，奕瑞科技2021 年實現營業收入 11.87 億元，同比增長 51.43%；歸屬于母公司股東的凈利潤 4.84 億元，同比增長 117.79%，扣非歸母凈利潤 3.42 億，同比增長 72.29%，業績高速增長。另一家X線探測器生產商康眾醫療2021 年度實現營業收入約 3.42 億，凈利潤 8952.68萬元。
兩家公司的毛利也在不斷增長，2021年奕瑞科技毛利率為56.89%，比上年增加4.58%；康眾醫療毛利率從2020年的44%提升至46%。
同時，影像上游也有多筆融資發生，此前，紅杉曾投資過奕瑞科技，奕瑞科技在科創板上市市值超過200億元，紅杉、北極光、辰德等投資人減持套現合計15.46億元。上游核心元器件這個投入大、收益難開始迎來長期主義的勝利。

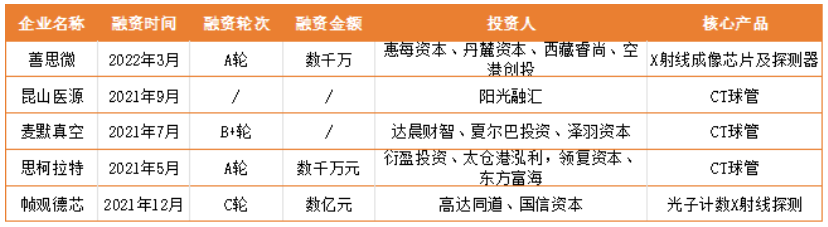

醫學影像上游融資事件
X線探測器的性能很大程度上決定了影像設備的成像質量、成像速度和劑量率，是最關鍵的醫學影像設備元器件。
在壁壘較高的醫學影像市場，X線探測器為什么能夠突圍？X線探測器的發展歷程能夠為國內影像上游元器件的國產替代帶來哪些啟示？動脈網對這個賽道進行了梳理。
口腔市場逆勢增長， CBCT成為X線增長亮點
醫學影像器械是我國醫療器械行業第一細分領域，2020 年市場規模已達到 537億元，預計 2030 年市場規模將接近 1100 億元。
從細分市場規模來看，根據聯影醫療招股書，2020年，中國磁共振成像系統（MR）市場規模達 89.2 億元，預計 2030 年將增長至 244.2 億元；2020 年在新冠疫情帶來的強烈需求驅動下，中國X 射線計算機斷層掃描系統（CT）市場規模達到約 172.7 億元，預計 2030 年將達到290.5 億元。
X 射線成像系統（XR）包含了DR、移動DR、乳腺機、胃腸機、C形臂等產品，2020年，中國 XR 市場規模約 123.8 億元，預計 2030 年市場規模將達到 206.0 億元。

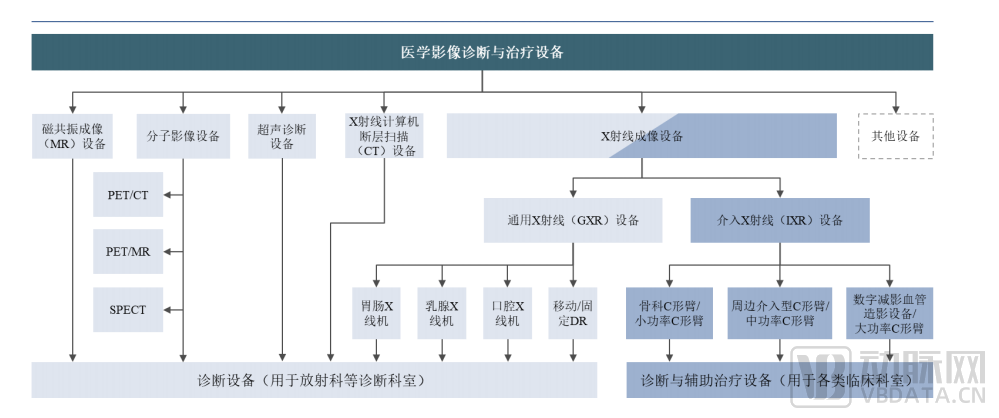

醫學影像設備分類
X線探測器廣泛應用于X線醫學影像設備中。包括診斷X線設備（DR/數字化乳腺X射線攝影系統）、治療輔助設備（放療定位設備/醫用直線加速器）、手術介入設備（DSA/C型臂）、CBCT、CT設備。
CT和XR產品的未來五年年復合增長率都約為5%左右，相比于很多高速增長的醫療器械細分市場，這個增速并不算高。
在下游應用市場增速有限的情況下，X線探測器如何能夠?qū)崿F(xiàn)逆勢增長。2021年X線探測器實現高速的增長的原因來自三方面：
首先是因為2020 年在新冠疫情帶來的強烈需求驅動下，中國的CT和DR市場快速增長。CT市場規模從2019年的117.6億元增長到2020年的172.7億元。新冠疫情也帶動了移動DR產品的市場的增長。下游需求的暴增推動了上游X線探測器放量。
除疫情帶來的波動外，X線探測器的主要增長動力一直以來來自于新的DR產品對于CCD-DR、CR 和膠片機的替代。
第二大增長動力來自于口腔市場的CBCT、口內牙（根尖）片數字成像的快速增長。口腔診所中的CBCT和口內牙片攝影儀都需要X線探測器，兩種產品在國內的滲透率都較低。近年來，隨著口腔民營醫療的快速發展，CBCT和口內牙片數字成像市場快速增長。
在齒科領域，隨著整機成本的降低和種植牙技術的普及，CBCT 三合一系統正在逐步取代單獨的齒科全景系統。齒科全景機一般使用一套線陣探測器，而 CBCT 三合一系統使用兩套線陣探測器加一套平板探測器或一套線陣探測器加兩套平板探測器。齒科全景機向 CBCT 三合一系統的過渡，將帶動數字化 X 線探測器在齒科領域應用和市場的增長。
2021年，齒科為奕瑞科技帶來了2億元的營收?？谇辉\斷中的CBCT和口內牙片攝影儀都需要X線探測器。奕瑞科技齒科客戶包括美亞光電、朗視、博恩登特、菲森和啄木鳥等。
在口腔市場中，國產替代相對更容易。公立醫院更傾向于采用進口品牌，而民營醫院出于性價比考慮更傾向于采用國產品牌，國產X線探測器能夠憑借性價比優勢拓展市場份額。
在北上廣深等超一線城市，CBCT的滲透率可能已經達到50%。根據德邦資本測算，國內CBCT滲透率不足30%，未來仍有較大的提升空間。口內牙片攝影儀通常由X射線發生裝置及其支撐部件組成。用于對牙齒進行X射線攝影，獲得影像供臨床診斷用。
幀觀德芯創始人曹培炎表示：“全球的口腔市場都是以民營診所為主，過去國內的口腔診所可能更多處理拔牙、補牙，隨著種植、正畸等多樣業務的出現。診所對于數字化工具的需求更大。口腔X線成像的高速增長，我們認為在未來五年內都會繼續保持?！?/span>
第三大增長點來自于工業市場和獸用市場。在工業應用中，X線探測器可以用于工業無損檢測。在工業領域，動力電池檢測和半導體后端封裝檢測成為近年來 X 線探測器在工業領域應用新的增長點，尤其在新能源電池檢測需求的增加。新能源電池企業也開始成為X線探測器核心客戶。
快速增長的X線探測器市場， 國產如何實現彎道超車
大型影像設備近年來進入了“技術靜默期”，行業內并沒有變革性突破，給予國產品牌良好的契機來“追趕”歐美品牌。
過去，國產替代的主陣地是在中低端市場，在X線探測器領域，X線探測器的種類多樣，未來國產替代可以朝著哪些技術方向發力？
X 線影像設備自誕生以來，始終在追求更高的密度、空間、時間、能譜分辨率以及更小的 X 線使用劑量。20 世紀 80 年代至今，X 線影像設備大致經歷了模擬圖像階段、間接數字化階段和直接數字化階段三個發展階段。
X線探測器始終朝著成像質量不斷提高、成像速度不斷加快、輻射劑量不斷降低三大方向不斷發展。從技術發展趨勢看，數字化 X 線探測器朝著更靈敏、更低噪聲的方向發展。
X探測器的分類多種多樣，可以用多種分類方式。最常見的分類是分為直接轉化和間接轉化。

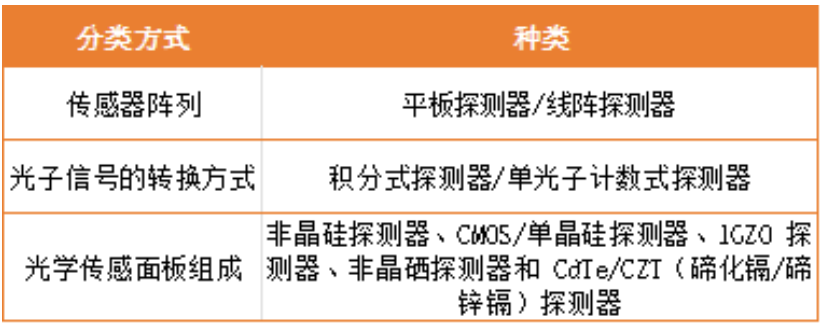

X線探測器其他分類方式
間接轉化X光要先經過一層閃爍體，閃爍體將X光轉換為可見光，再通過光電轉換成電信號，例如CMOS探測器、非晶硅探測器。X光在轉換成可見光的過程中會產生散射現象。
從特點上看，CMOS探測器具有分辨率高、圖像噪聲低、采集速度快的優點，但由于受到半導體產業中晶圓大小的限制，工藝和原材料成本均高于非晶硅，目前在小尺寸動態 X 線影像設備應用上具有明顯的優勢。
非晶硅類平板探測器一般在表面需要添加閃爍涂層，主要分為碘化銫和硫氧化釓，其中碘化銫光電轉換效率高，成像質量高，但成本較高。目前非晶硅平板探測器是市場主流平板探測器，相對來說，其技術發展成熟，成像質量好，穩定性高。
全球領先醫療診斷公司Hologic（豪洛捷）的乳腺機采用乳腺專用非晶硒直接數字化平板探測器。在發達市場，Hologic市場占有率超過70%。乳腺機要求高空間分辨率、高密度分辨率，而間接探測表現都不怎么樣，所以憑借更好的成像質量，Hologic的產品在發達國家市場很受歡迎。但由于成本限制，非晶硒成像也只主要應用于乳腺領域。
光子計數探測器被公認為是下一代X光成像技術。但目前光子計數探測器計數的缺點是不能形成完整大面積的探測器，這和光子計數探測器目前只能依靠CMOS集成電路芯片讀出相關。而大面積的探測器都是使用TFT傳感器。
所以目前光子計數探測器產品主要應用于乳腺機、口內掃描儀和CBCT中。西門子將光子計數探測器用于CT中。
從研發難點上看，光子計數X光探測器涉及半導體材料、芯片設計、封裝工藝、算法等多種技術，全球范圍內完整掌握這一技術的公司較少。
光子計數X線探測器技術方向也為國內企業提供了彎道超車的機會。國內企業幀觀德芯致力于光子計數型X射線探測器及其整機系統的開發與生產制造，目前已經擁有乳腺攝影系統、牙科攝影系統以及一系列科研探測器。
此外，CMOS、IGZO、柔性基板、能譜探測、CT 探測器等技術也是業內的研發方向。
難啃的核心元器件， 國產究竟如何發力
在整個醫學影像版圖中，只有DR的國產替代率較高，目前國內DR設備國產化率達到70%，DR設備市場國產品牌主要有萬東、安健、邁瑞、普愛、聯影、藍影、深圖等。
其他影像產品要想實現國產替代首先要看到，DR能夠在眾多醫學影像產品中實現國產替代和背后的產業鏈相關。
一位影像行業從業者表示：“DR的底層技術來自于顯示屏，國內以京東方為代表的面板企業在非晶硅技術方面已經非常成熟。產業鏈的成熟國內影像企業的國產替代打造了較好的基礎?！?/span>
“所以這個領域的難點是突破了單一的技術壁壘收效甚微，在整體的產業鏈中還有多種關卡?！?/span>
這也是為什么影像設備零部件較多，也不乏國產企業進入，高壓發生器的國產廠家有萬東、東軟、德潤特、廣西俊龍；X線球管的國產廠家有杭州萬東、凱龍，但是并沒有取得較大的市場份額。
未來，國產影像核心元器件如何突破？
幀觀德芯創始人曹培炎表示：“國內的醫學影像替代是特別難，在國內產業鏈空白的情況下需要造出完整的‘輪子’，且造輪子的同時，有人在造噴氣式發動機，所以我們沒有選擇重復造輪子的路線，而是瞄準影像領域最新的技術，自主創新，進行研發突破?！?/span>
我國的影像設備還在不斷洗牌，技術能力弱的企業將被淘汰，選擇門檻較低的跟隨式創新，非常容易陷入同質化、低價競爭的局面，也只有具備全球創新性的公司才能在更大的全球市場中占據一定市場份額。
